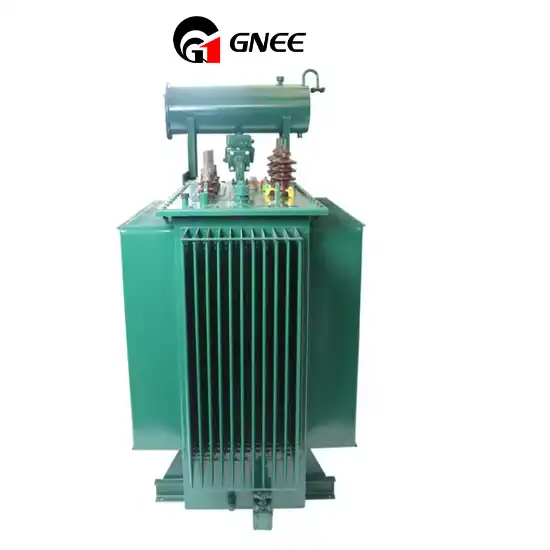

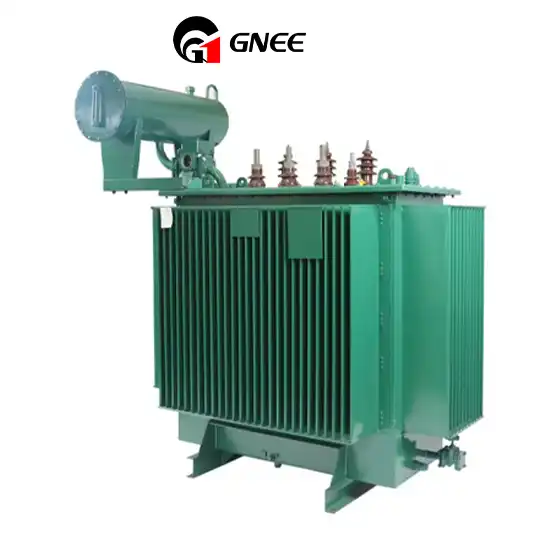

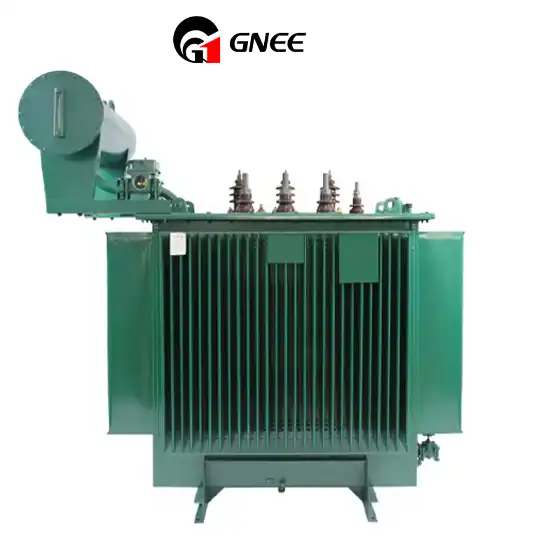

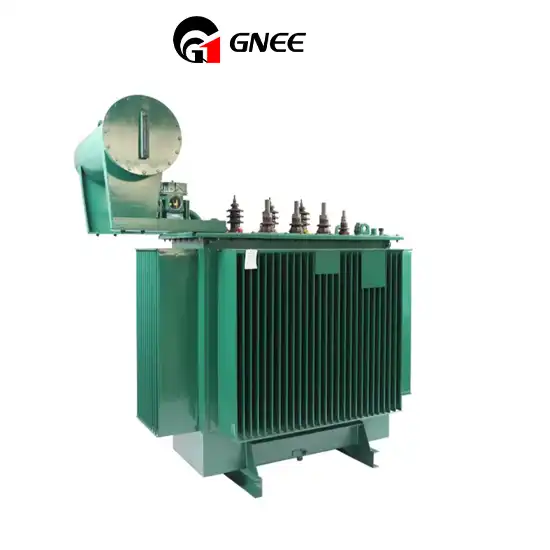

Трифазный масляный распределительный трансформатор серии SZ 11-M

SZ 11-M Серия трехфазного масляного трансформатора сегредатной конструкции.Сердечник изготовлен из холоднокатаного кремнистого трансформаторного железа с высокой проницаемостью. Полностью складчатый сердечник с наклонными швами, столбик сердечника имеет многоступенчатое круглое сечение, а станина сердечника и сердечник имеют одинаковое поперечное сечение.

Рекомендованная цена: $3000-150000
Запросить сейчас
  • Введение
  • Параметры
  • Услуги

Product characteristics of SZ 11-M series three-phase oil immersed distribution transformers

The Iron Core is Made of High-permeability Grain-oriented Cold-rolled Silicon Steel Sheet

The Firing Group Adopts Corrugated Oil Passage, Non-immersed Paint Process, and Tightening Banding

The Transformer Oil Tank is Composed of Corrugated Walls, the Surface is Sprayed with Dust, and the Paint Film is Firm

Regular Accessories

The regular accessories would include:
Oil conservator(available on request, usually used for ratings above 2000kVA)
Temperature indicator
Pressure release valve
Oil level indicator
Oil drain valve
Oil sample valve
Earthing device
Lifting lug
Cable box (available on request)

Tests

All the manufactured units undergo the following tests in the factory as described in IEC-60076.
Transformer ratio and connection
Measurement of load losses and short circuit impedance.
Measurement of no-load losses.
Separate source withstand voltage test
Induced over-voltage test
On-load tap changer test (only for on-load power transformer)
Transformer oil test
Sealing test of tank
Temperature rise test
Lighting impulse withstand voltage test
Measurement of partial discharge

Oil immersed power transformer

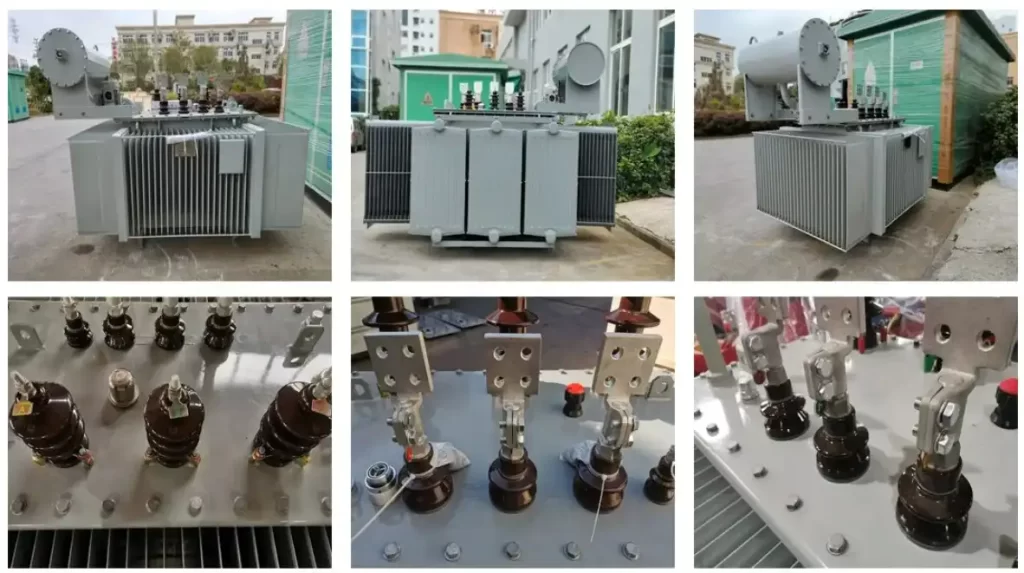

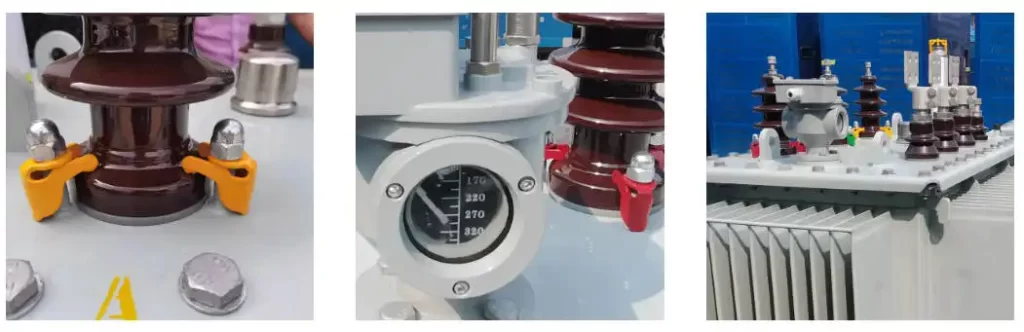

Oil-immersed transformer product details display

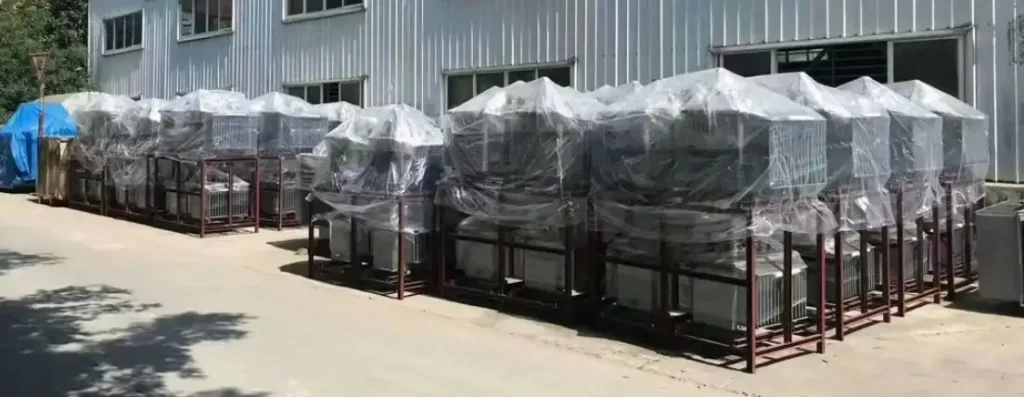

Oil-immersed transformer product packaging

Параметры спецификации
Основная информация

Технические параметры

Номинальная
мощность
Напряжение
Комбинация
Группа
вектора
Пустой ход
Потери
Нагрузка
Потери
Пустой ход
Ток
Импедансное
Напряжение
Внешний
Размер
Общий
Вес
(кВА) Высокое
Напряжение(кВ)
Диапазон
Переключения
Низкое
Напряжение
(кВ)
(Вт) 75ºC(Вт) (%) (%) (Д*Ш*В) (кг)
200 10 ±4*2.5% 0.4 Yyn0
Dyn11
0.48 3.06 1.5 4 1650*870*1340 1040
250 0.56 3.6 1.4 1700*880*1490 1160
315 0.67 4.32 1.4 1750*900*1560 1360
400 0.8 5.22 1.3 1800*1060*1600 1550
500 0.96 6.21 1.2 1830*1080*1660 1820
630 1.2 7.65 1.1 4.5 1950*1120*1690 2170
800 1.4 9.36 1.0 2270*1240*1840 2590
1000 1.7 10.98 1.0 2310*1400*1900 3000
1250 1.95 13.05 0.9 2360*1460*1940 3630
1600 2.4 15.57 0.8 2430*1510*1990 4145
